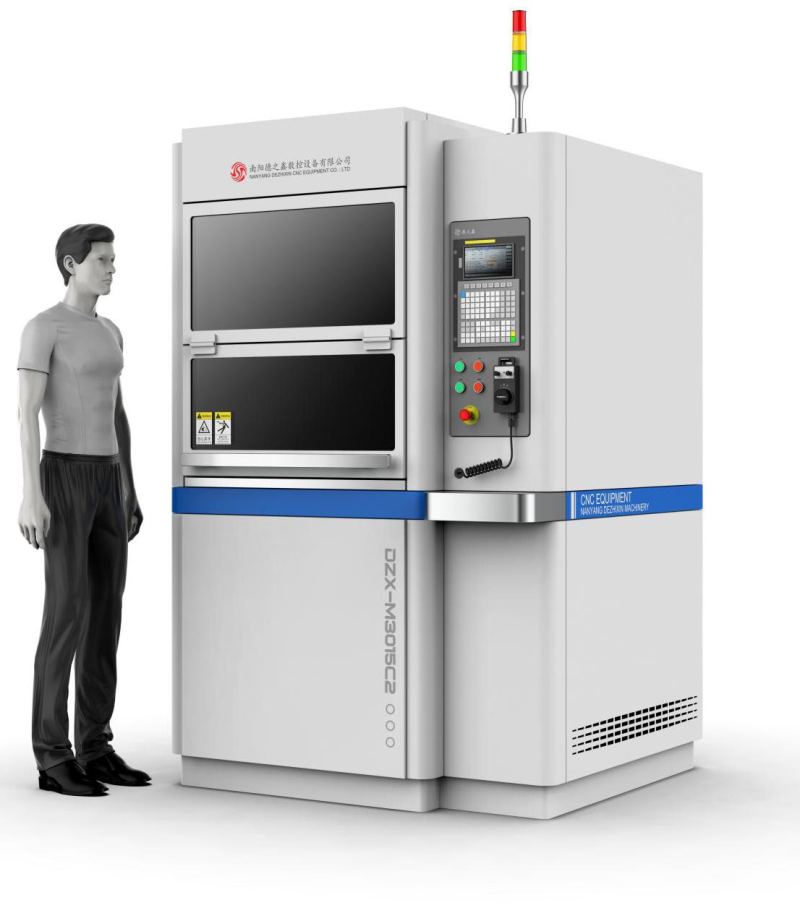

DZX-M3015C2龙门式自动去毛刺机

分享到微信

×
经由工程力学的反复仿真分析计算,设计出坚稳的床身结构,达到刚性倍增而质量精简的工程要求,硬化处理的移动滑轨,搭配精密的研磨加工,组合出令人满意的精度质量,鞍座应用四轨设计,荷重均匀分布,减低变形。
参数品牌:德之鑫
产品参数
品牌:德之鑫
型号:DZX-M3015C2
单位:
我知道了
在线客服
产品详情

一、 Description of characteristics

360 度浮动主轴设计

360-degress floating and pneumatic design for spindle

1- Adjustable floating power design,suitable for different grinding precision requirement.

2- Self-cooling

pneumatic spindle,effectively control the temperature rise of spindle and restrain

thermal deformation.

3- Spindle speed 10000RPM,Wide range of applications

1. 浮动力可调设计,适用重削磨,轻削磨。

2. 主轴自冷却,有效控制主轴升温,抑制热变形。

3. 主轴转速 10000rpm,应用范围宽广。

高精度滚珠丝杆

High precision ball screw

1. The three servo spindles adopt C5 grade and D16mm high precision ball screw in

diameter 16mm.With the preload structure,it can insure the smallest backlash.

2. The ball Screw contacted the bearing support with P5 grade special angel,which has

high running accuracy.

3. The ball screw is preloaded to reduce the elongation of heating.

4. The ball screw and hybrid servo motor are connected by a rigid coupling, with high

efficiency and small backlash.

1. 三轴使用 16mm 直径及 C5 级高精度滚珠丝杆,搭配预紧式螺母,确保最低背隙。

2. 三轴滚珠丝杆以 P5 级滚珠丝杆专用角接触轴承支撑,运转精度高。

3. 三轴滚珠丝杆施以预紧,以减少升温的伸长量。

4. 三轴滚珠丝杆和混合伺服马达以刚性联轴器连结,效率高,背隙小。

坚稳持久的刚性结构

Rigid Structure with Firm Stability and Durability

Through repeated simulation analysis and calculation of engineering mechanics, a

stable bed structure is designed to meet the engineering requirements of doubled rigidity

and simplified quality. Combined with precise grinding processing,the fully hardened

moving slide rail offers satisfactory precision and quality.The saddle adopts a four-track

design, and the load is evenly distributed to reduce deformation.

经由工程力学的反复仿真分析计算,设计出坚稳的床身结构,达到刚性倍增而质量精简的工程要求,

全面硬化处理的移动滑轨,搭配精密的研磨加工,组合出令人满意的精度质量,鞍座应用四轨设计,荷重

均匀分布,减低变形。

二、机床规格 Specification

序号

项目

规格/参数

1

设备型号 Model No.

DZX-M3015C2

2

设备外形尺寸 Dimension

1543×1248×2100

3

设备重量 Weight

520KG

4

X/Y/Z 轴行程 Travel of Axis

X/Y/Z

300mm/360mm/200mm

5

工作台尺寸 Operating

Platform Size

300mm*360mm

6

工作台最大负载Maximum Load of Operating

Platform

65KG

7

主轴端至工作台面距离

Distance From Spindle End to Operating Platform

200mm

8

主轴端至工作台面距离

Distance From Spindle End to Operating Platform

200mm

9

主轴中心至机身前缘距离

Distance from spindle

center to front edge of Machine


380mm

10

主轴转速

Spindle Speed

20-10000rpm

11

主轴马达

Spindle Motor

570W

12

进给马达

Feed Power

X:132w Y:132W Z:516W

13

快送速度

Fast Delivery Speed

3/3/3m/min

14

刀柄规格

Shank Size

6mm

15

刀具数量Cutter’S Quantity

4

16

重复精度

Repeatability Precision

±0.01mm

17

定位精度

Positioning Precision

±0.02mm


三、 CNC 控制系统 CNC Control System

控制器 Controller

DZX709D

四、主轴系统 Spindle System

1. 浮动式主轴 Floating Spindle

1.1 主轴马达规格 Spindle Motor’s Specification

372.8W/18000rpm

1.2 主轴 Spindle


a.主轴材料

Material

40Cr

b.热处理方式

Heat Treat Mode

调质处理

Hardening and Tempering

c.主轴直径

Diameter

Φ90mm

1.3 主轴轴承配置 Spindle Bearing Configuration



18000rpm

Front 前:6001Z

Back 后:6001Z

1.4 主轴冷却方式 Spindle Cooling Method


空气贯穿机身冷却 Air run through

1. 夹头规格 Chuck Specification

6mm

五、进给系统 Feed System

1. 进给马达规格 Feed Motor Specification

控制器

Controller

进给马达规格 Feed Motor Specification

DZX709D

 X:57/2.2NM

Y:57/2.2NM

Z:86/8.6NM

2. 滚珠丝杆 Ball Scre

w2.1 丝杆规格 Ball Screw Specification

a.直径 Diameter

16mm

b.导程 Lead

10mm(X.Y.Z)

c. 精 度 等 级

Precision Grade

C5

d.螺帽型式

Nut Type

SFU 预压螺帽

SFU Preloading Nut

e. 润 滑 方 式

Lubrication Type

油润滑,容积式每点 0.4cc/10min

Oil Lubrication,Volumetric,0.44CC/10min/Point

f.供货商 Supplier

TBI 或上银(HIWIN)

TBI or HIWIN

2.2 滚珠丝杆支持方式 Installation of Ball Screw


固定Fix

三轴预紧

Triaxial Preloaded

2.3 滚珠丝杆支持轴承 Ball Screw Support Bearing


固定端

Fixed End


60 度滚珠丝杆专用轴承 NSK 35TAC7001/日系品牌Special Bearing for Ball Screw(60Degree,NSK 35TAC7001,Japan Brand)

三轴导轨 Triaxial Guide Rail


a. X 轴线轨 Axis

Rail

2 轨 配 HGH20CA 四滑块 2 Rail with 4 HGH20CA

Sliders

b. Y 轴线轨 Axis

Rail

2 轨 配 HGH20CA 四滑块

2 Rail with 4 HGH20CA Sliders

c. Z 轴线轨 Axis

Rail

2 轨 配 HGH20CA 两滑块

2 Rail with 2 HGH20CA Sliders

d. 材质 Material

S55C/SNCM220

e. 润滑方式

Lubrication Type

油润滑,容积式每点 0.4cc/10min

Oil Lubrication, Positive Displacement, 0.44CC/10min/Point

f.供货商

Supplier

上银(HIWIN)

HIWIN

4. 进给马达轴向推力 Axial Thrust of Feed Motor

部位 Part

X 轴 Axis X

Y 轴 Axis Y

Z 轴 Axis Z

参数

Parameter

连续 52KG

Continuity 52KG

加 减 速 75KG

Acceleration/Deceleration 75KG

连续 62KG

Continuity 62KG

加减速 83KG

Acceleration/Deceleration 83KG

连续 30KG

 Continuity 30KG

 加 减 速 45KG

Acceleration/Deceleration 83KG

备注:Fa =Tm × 2n ×ɧ /L

Fa: 轴向推力(KG) Tm: 马达扭矩(kgf.cm)

ɧ: (丝杆效率 0.95) L: 丝杆导程(mm)

Remark:Fa =Tm × 2n ×ɧ /L

Fa: Axial Thrust(KG) Tm: Motor Torque(kgf.cm)

ɧ: (Transmission Efficiency of Ball Screw 0.95) L: Ball Screw Lead(mm)



 六、润滑系统 Lubrication System

1. 滚珠丝杆、滑轨润滑方式:油润滑Lubrication type for Ball Screw and Slide Rail:Oil

2. 建议使用润滑油:Mobil Vactra Way 0IL #000 Oil Suggested:Mobil Vactra Wayl 0IL#

3. 注油机及分配器 Oiling Machine and Distributor

a. 型号规格

Model&Specification

容积式电动注油机

Positive Displacement Electric Oiling Machine

TW630-300 单  (Single Phase)

220V/100W

b. 注油机说明

Oiling Machine Instruction

吐出压:≤4Mpa 吐出量:630ml/min

Output Pressure:≤4Mpa Output Flow

630ml/min

c. 油箱容量

Oil Tank Capacity

3L

d.  容 积 式 分  器

Positive Displacement Distributor

DPB2-4

七、一般项目 General Requirements

1. 电力需求 Electricityr Requirement

a.总电力 Powe

1.5KW

b.电压 Voltage

AC220V

c.断 电 器 容 量

Circui

Breaker


63A

Capacity


d.  动 力 线 径 Power Wire

Diameter

2.5 ㎡

2.空压需求 Air Pressure Requirements

a.压力

Pressure

7kg/cm2

b.风量

Air Volume

600L/min

八、操作说明:

在三维作图软件中生成轨迹加工路线,导入加工系统,校对加工零点及 Z 向高度,启动加工程序,即可加工。操作简单,易学易会。具体操作过程可向我公司索要技术资料及加工视频实例。

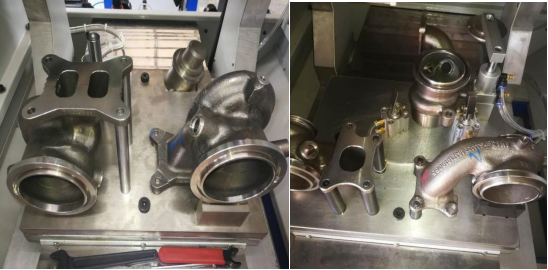

国内某知名汽车零部件企业加工产品实例:
